Kugelhahn, Top-Entry-Ausführung (einteiliges Gehäuse)

  • totraumminimiert
  • Gehäuse und Kugel einteilig
  • Top-Entry Design
  • einfacher Inline-Austausch
  • chemikalienbeständig

DIN-EN: DN 15 – 100 / PN 10 – 25
ASME: NPS ½“ – 8“ / class 150
Einsatzbereich: -30 < T < 230°C

Datenblatt
Zertifikate
Anfrage senden

Technische Merkmale

AZ-Kugelhahn mit einteiliger Kugel

  • Schaft und Kugel bestehen aus einem Stück
  • kein Ausblasen des Schaftes bei hohen Mediendrücken
  • keine Abnutzung und somit kein Spiel in der Betätigung
  • keine Gefahr für die Auskleidung

Weitere Konstruktionsmerkmale

  • einteiliges Gehäuse (MONOBLOC)
  • Top-Entry-Ausführung zum einfachen Austausch der Dichtungen
  • Kugel mit Schaltwelle einteilig
  • ausblasssicher
  • mit nachstellbarer Stopfbuchspackung
  • totraumminimiert
  • wartungsfrei – selbstschmierend
  • Aufbauflansch für Antriebe nach DIN ISO 5211
  • mit chemikalienbeständiger Auskleidung, Mindeststärke 3 mm
  • TA-Luft 2002 Nachweis
  • Richtlinie / Directive 2014/68/EU
  • FDA-Konform

PT-Diagramm

Diagramm3-2015-DE

Einsatztemperaturen < -30°C und > 220 °C müssen von AZ anhand der Betriebsbedingungen geprüft und bestätigt werden.

Bei der Auswahl des Dichtbuchsen-Materials sind auch die Einsatzgrenzen gemäß EN12516-1 bzw. ASME B16.34 für die jeweiligen Druckstufen zu beachten (PN/class). Die eingezeichneten Werte beziehen sich auf austenitischen Edelstahlguß 1.4408.

1) Für den Einsatz unter -10°C Betriebstemperatur sind tieftemperatur- bzw. austenitische Stähle erforderlich.
2) Buchse: Es stehen unterschiedliche Dichtbuchsen-Materialien zur Verfügung.

Werkstoffe

Standard Gehäusewerkstoffe
• Stahlguss 1.0619, ASTM A216 WCB

Standard Kükenwerkstoffe
• Edelstahl 1.4308, ASTM A351 CF8

Sonderwerkstoffe
• Sphäroguss EN-GJS-400-18 ASTM A395
• Tieftemp. Edelstahl 1.1138, LCC/LCB/A352
• Edelstahl 1.4408, ASTM A351 CF8M

Auskleidungswerkstoffe
• Gehäuse: PFA, PFA-Leitfähig, FEP
• Kugel: PFA, PFA-leitfähig, FEP
• Dichtring: PTFE

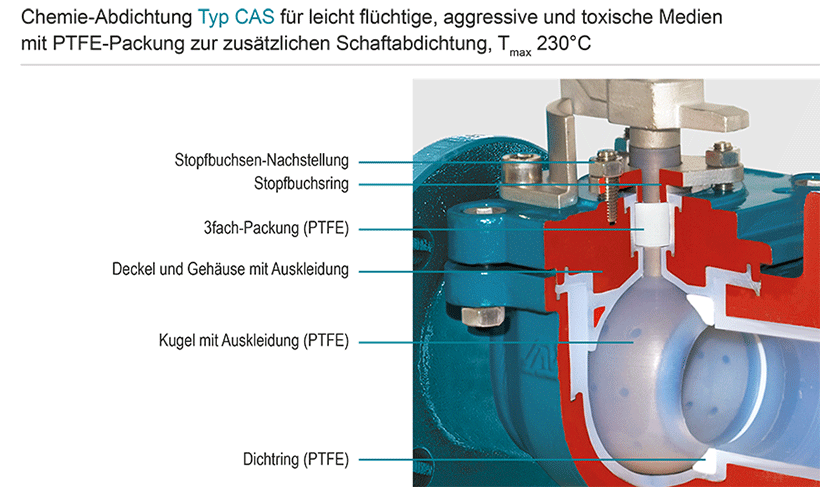

Schaftabdichtung

带PTFE包用于额外轴密封的化学密封针对易挥发的，腐蚀的，有毒的媒质； Tmax 230°C

型号CAS

了解更多 [...]

Kükenformen

Kuekenform-D

Technische Daten

Produkt-Kugelhahn-MONOBLOC-TechnDaten

Betätigung

Hand-Auto_DE-Kugelhahn

1 Verriegelung
Zündflammkombination, Ösen für Vorhängeschloss, lineares Schlüssel-Prinzip, Rastbolzen-Arretierung für Handhebel oder Handgetriebe,
mehr erfahren […]

2 Kükenschaftverlängerung
Robuste Konstruktion aus Edelstahl in den Standardhöhen 100 und 150 mm (weitere auf Anfrage) mit T-Hebel
mehr erfahren […]

3 Stellantriebe
Unterschiedliche Stellantriebe zum Aufbau auf die Konsole gemäß DIN-ISO 5211 inklusiv Magnetventil, Endlagenrückmeldungen, Stellungsregler usw.
mehr erfahren […]

NEU: Der pneumatische Antrieb AIR GEAR für Armaturen mit hohen Drehmomenten ≥150.000 Nm
mehr erfahren […]

4 Schrittschaltkupplung
Bei Mehrweghähnen können mit einem 90°-Standard-Schwenkantrieb Schaltwege bis 360° gefahren werden
mehr erfahren […]

5 Flanschverlängerung
Durch Montage der Flanschverlängerung aus Edelstahl keine Behinderung der Kükennachstellung, Standardhöhe 100 mm. Hinweis: Montage bei Schaftabdichtungen FSN/FSN-SL und CASN/CASN-SL nicht möglich
mehr erfahren […]
