耐化学腐蚀,真空型内衬,ISO顶部法兰,密封系统,型号CA

DIN-EN: DN 15 – 600 / PN 10 – 40
ASME: NPS ½“ – 24“ / class 150 – 300
操作温度: -30 < T < 210°C, vakuumfest

设计特性

设计特点

  • 无空腔
  • 免维护自润滑
  • 驱动装置安装法兰符合DIN ISO5211标准
  • 旋塞易于调节
  • 耐化学腐蚀性衬里,厚度最小3毫米的真空密封
  • 通过TA-Luft2002认证
  • 符合PED-97/23/EG型式检验
  • 符合FDA要求

  PT图

Diagramm2-2015-DE

指定的值取决于相应的应用程序(介质)。工作温度在-20°以下时只与阀体材质1.4408或低温钢配套。耐高压/耐温根据要求,如PN40。

衬套:有不同的套料/可用化合物。

材质

标准阀体材料
• 球墨铸铁ENJS1049,ASTM Gr60-40-18/ A395

标准旋塞材料
• 不锈钢1.4308,ASTM A351 CF8
• 球墨铸铁ENJS1049,ASTM Gr60-40-18/ A395

特殊材料
• 碳钢1.0619,ASTM A216 WCB
• 不锈钢1.4408,ASTM A351 CF8M
• 非合金不锈钢铸件(低温)1.1138,LCC/ LCB/ A352

内衬材料
• 阀体:PFA,PFA导电,FEP,PVDF
• 旋塞:PTFE,PFA,PFA导电,FEP,PVDF

密封

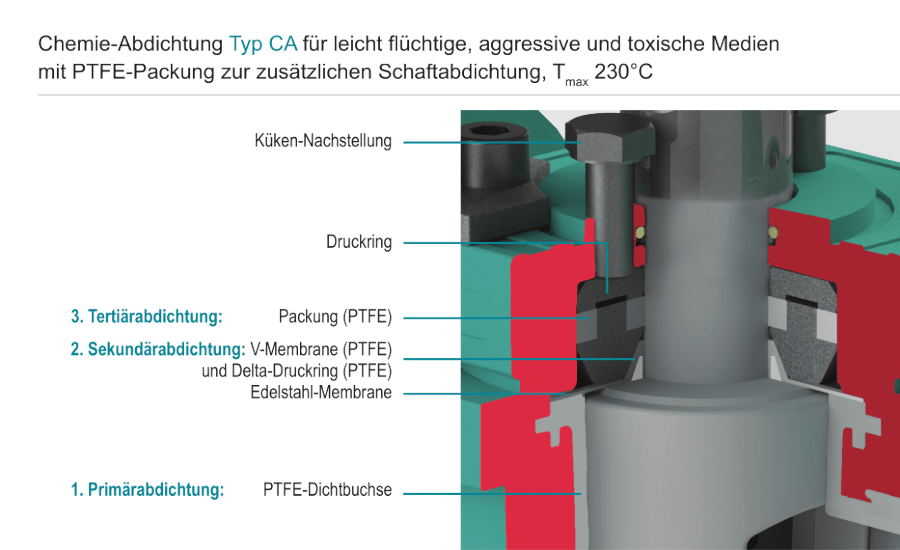

化学密封以防止有毒介质的泄漏配PTFE的阀杆密封;
最高温度 230°C

型号 CA

了解更多 [...]

端口形状

Stellungsanzeiger

Kuekenform-F2A-D_T4

Kuekenform-F3A-S-W

尺寸

Produkt-ISO-STANDARD-A-TechnDaten2

由于尺寸原因,部分法兰孔钻螺纹

驱动

Hand-Auto1

1 锁定装置
先导阀的组合,挂锁孔眼,线性键概念,标注旋塞避震
更多 […]

2 阀杆延伸
不锈钢T型扳手实体建设,标准扩展100毫米或150毫米,非标准长度可根据要求提供。
更多 […]

3 执行器
根据DIN ISO 5211,安装法兰执行器
更多 […]

新:AIR GEAR旋塞阀气动执行器最大扭矩可达150000Nm。
更多 […]

4 步进式开关
在多通的情况下,具有90°标准旋转致动器运行可达360°
更多 […]

5 覆盖扩展
不锈钢的固体结构,标准延伸100毫米或150毫米高,非标准长度根据要求改变。调整环上的六角螺栓可自由操作。注意:不要使用密封FSN/FSN-SL和CASN/CASN-SL。
更多 […]
