烷基化直通旋塞阀源自蒙乃尔

  • 型号ISO-FS-HF带防火密封
  • 型号ISO-FSN-HF 带安全密封,用于温度波动大的情况

两种型号:

  • 3重安全密封
  • 防火密封
  • 材质整体源自蒙乃尔: 阀盖, 旋塞和阀体
  • 旋塞带泄压孔
  • 用于可视泄露指示的特殊用色

ASME: NPS ½“ – 24“ / class 300
使用范围: -29 < T < 220°C

技术特征

AZ HF-烷基化-旋塞阀已批准用于UOP-管道等级:HF1,HF10,HF2,HF20

密封常年可靠

  • PTFE-密封衬套的完整腔室
  • 不会发生衬套扭转或者PTFE-冷流
  • 自清洁 / 免维护

无空腔

  • 进程媒质无杂质或者沉积

通道中和至外部处完美密封

  • 可调整
  • 非常低的排放值,其符合TA-Luft和EPA21标准
  • 可提供3重密封的高性能密封

允许用于许可证发证单位UOP的最高HF-要求

  • AZ HF旋塞阀批准专门用于UOP授权的氢氟酸(HF)设备
  • 它们满足高的设计和材料要求并且根据UOP工艺和管道等级标准制作和测试的

AZ-旋塞阀除了用于HF-烷基化设备还是用于精炼工艺的最好的选择

  • 硫烷基化 (H2SO4 烷基化)
  • 脱硫
  • 重油
  • 加油站
  • 飞机加油
  • 可燃气
  • 液化石油气

Konstruktionsmerkmale

  • Sicherheitsstopfbuchsen
  • einfach zugängliche, robuster Kükennachstellung
  • UOP-zugelassene Ausführung für HF-Alkylierung
  • totraumfrei
  • wartungslos / selbstschmierend
  • Spezialfarbe zur visuellen Leckageanzeige
  • Aufbauflansch für Antriebe nach DIN ISO 5211

Zugelassen für die höchsten HF Anforderungen des Lizenzgebers UOP

  • AZ HF Kükenhähne sind speziell für UOP lizensierte Hydrofluoride (HF) Anlagen zugelassen
  • erfüllen die hohen Design- und Materialanforderungen und werden nach den UOP Prozess- und Rohrklassen Spezifikationen  HF1, HF10 und HF2, HF20  gefertigt und getestet

PT-图

工作温度< -29°C 和 > 220 °C的情况下必须由AZ(安策)基于操作条件进行核查和确认。

材质

标准阀体材质
• 蒙乃尔,ASTM A494 M35.1

标准旋塞材质
• 蒙乃尔,ASTM A494 M35.1

轴密封

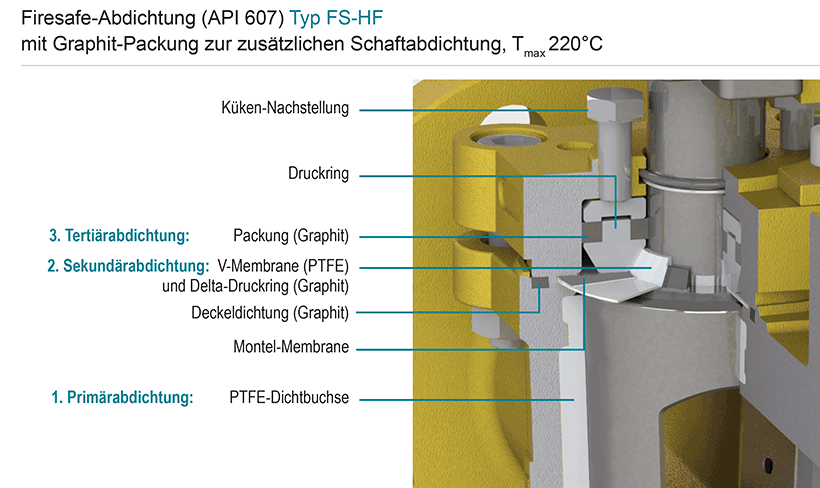

带石墨包的防火密封(API 607)用于额外的轴密封;Tmax 220°C

Typ FS-HF

了解更多[...]

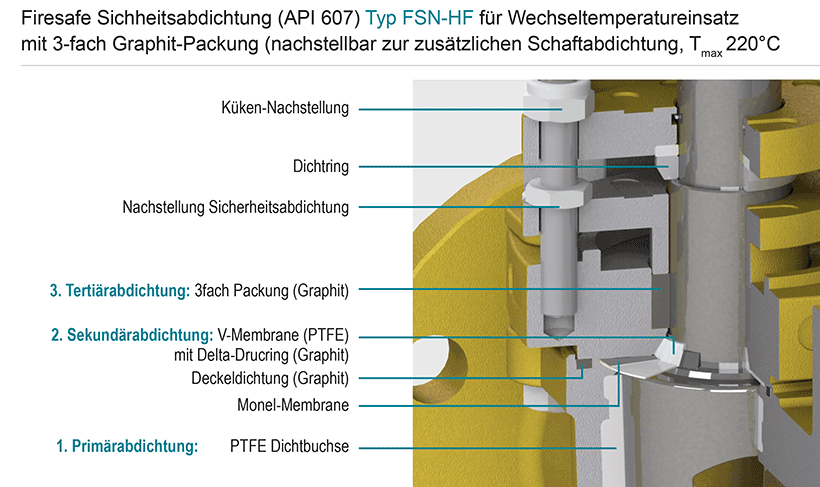

针对温度波动大的情况的防火安全密封(API 607)带3重石墨包(可调整),其用于额外的轴密封;Tmax 220°C

型号 FSN-HF

了解更多 [...]

端口形式

Kuekenform-D

泄压孔(FVP)以防止热膨胀过程中的压力剧增

  • 在旋塞底部
  • 在旋塞通道中

技术数据

型号 ISO-FS-HF (带防火密封)

针对温度波动大的情况的带安全密封的型号 ISO-FSN-HF

操控

Hand-Auto1

1 1 锁定装置
先导阀的组合,挂锁孔眼,线性键概念,标注旋塞避震
了解更多 […]

2 阀杆延伸
不锈钢T型扳手实体建设,标准扩展100毫米或150毫米,非标准长度可根据要求提供。
了解更多 […]

3 执行器
根据DIN ISO 5211,安装法兰执行器
了解更多 […]

新:AIR GEAR旋塞阀气动执行器最大扭矩可达150000Nm
了解更多 […]

4 步进式开关
在多通的情况下,具有90°标准旋转致动器运行可达360°
了解更多 […]

5 覆盖扩展
不锈钢的固体结构,标准延伸100毫米或150毫米高,非标准长度根据要求改变。调整环上的六角螺栓可自由操作。注意:不要使用密封FSN/FSN-SL和CASN/CASN-SL。
